Poteau 150 x 150 (Options battant)
Difficulté
Moyen
Durée
1 heure(s)
Personnes
2
Sommaire
- 1 Introduction
- 2 Étape 1 - 1- Les gonds carénés laqués haut et bas :
- 3 Étape 2 - 2- Les gonds laqués A :
- 4 Étape 3 - 2- Les gonds laqués A + charnières à paumelle :
- 5 Étape 4 - 2- Les gonds laqués A + pentures 180°:
- 6 Étape 5 - Conseil de pose pour motorisation
- 7 Étape 6 - Finalisation, mise en place de l’embout:
- 8 Commentaires
Introduction
Les options compatibles pour battants:
Étape 1 - 1- Les gonds carénés laqués haut et bas :
Etape 9a : Mettez les vis TH M8x20, les rondelles plates M8 et les écrous M8 nylstop fournies sur le gond caréné laqué bas
Etape 9b : Glissez le gond bas caréné laqué dans les encoches du poteau jusqu’à sa position finale. Serrez en position
Etape 9c : Mettez les vis TH M8x20, les rondelles plates M8 et les écrous M8 nylstop fournies sur le gond caréné laqué haut
Etape 9d : Glissez le gond haut caréné laqué dans les encoches du poteau jusqu’à sa position finale. Serrez en position
Etape 9e : Mettez en place le capot sur le gond caréné laqué haut
Étape 2 - 2- Les gonds laqués A :
Etape 10a : Mettez les vis TH M8x20 et les écrous M8 nylstop fournies sur le gond laqué A bas
Etape 10b : Glissez le gond laqué A bas dans les encoches du poteau jusqu’à sa position finale. Serrez en position
Etape 10c : Mettez les vis TH M8x20 et les écrous M8 nylstop fournies sur le gond laqué A haut
Etape 10d : Glissez le gond laqué A haut dans les encoches du poteau jusqu’à sa position finale. Serrez en position
Étape 3 - 2- Les gonds laqués A + charnières à paumelle :
Étape 4 - 2- Les gonds laqués A + pentures 180°:

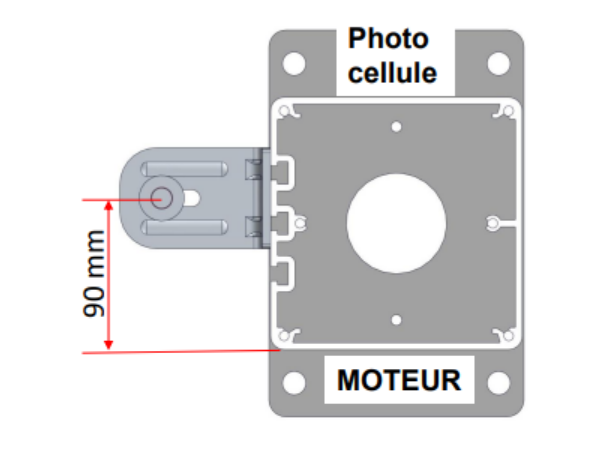

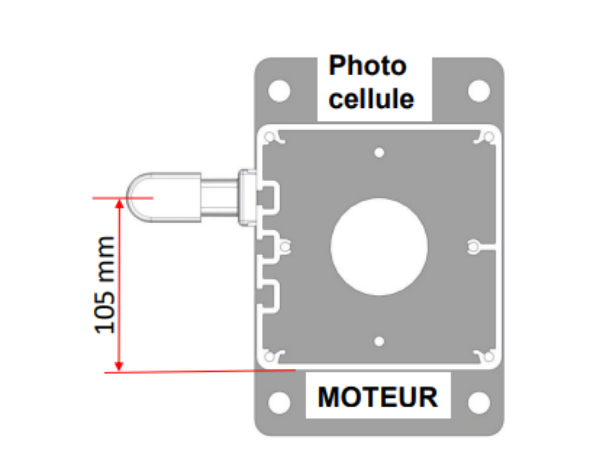

Étape 5 - Conseil de pose pour motorisation
Moteurs compatibles:
- Lockyvia
- Evoarm 2200
- Maestro 200
- Exavia
Étape 6 - Finalisation, mise en place de l’embout:

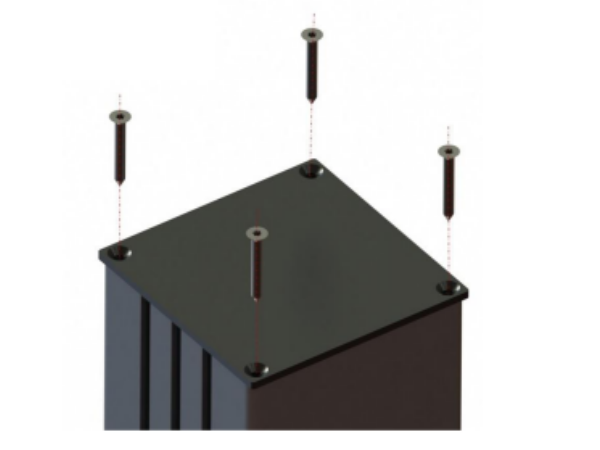

Etape 8 : Une fois tous les éléments positionnés sur le poteau, Mettez en place l’embout de poteau et vissez le avec les 4 vis pour embout 6,3x50 TF torx.
