Poteau 150 x 150 en scellement
Difficulté
Moyen
Durée
2 minute(s)
Sommaire
- 1 Étape 1 - Réalisez une réservation (voir tableau ci-dessous pour profondeur)
- 2 Étape 2 - Mettez en place le poteau et remplir, la réservation et le poteau, de béton jusqu’au niveau de sol
- 3 Étape 3 - Mettez le poteau d’aplomb avant la prise de béton
- 4 Étape 4 - Réalisez un perçage (Ø 6 mm) pour l’évacuation d’eau à la liaison béton / air pour l’évacuation de l’eau
- 5 Étape 5 - Une fois tous les éléments positionnés sur le poteau, Mettez en place l’embout de poteau et vissez le avec les 4 vis pour embout 6,3x50 TF torx.
- 6 Commentaires
Étape 1 - Réalisez une réservation (voir tableau ci-dessous pour profondeur)
| Hauteur
Hors sol | 0 à
1000mm | 1001 à
1500mm | 1501 à
1800mm | 1801 à
2000 mm |
|---|---|---|---|---|
| Scellement | 150mm | 200mm | 300mm | 400mm |

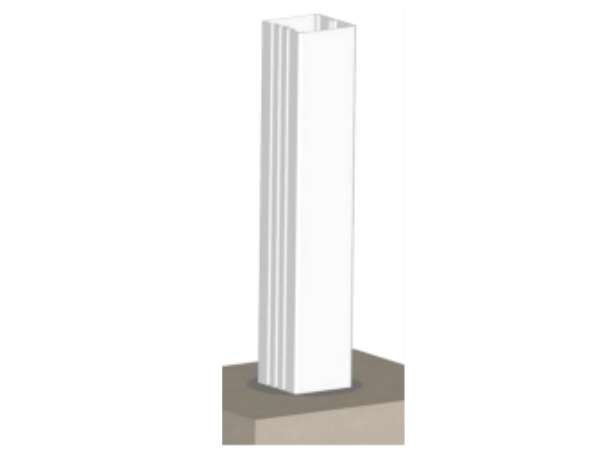

Étape 2 - Mettez en place le poteau et remplir, la réservation et le poteau, de béton jusqu’au niveau de sol

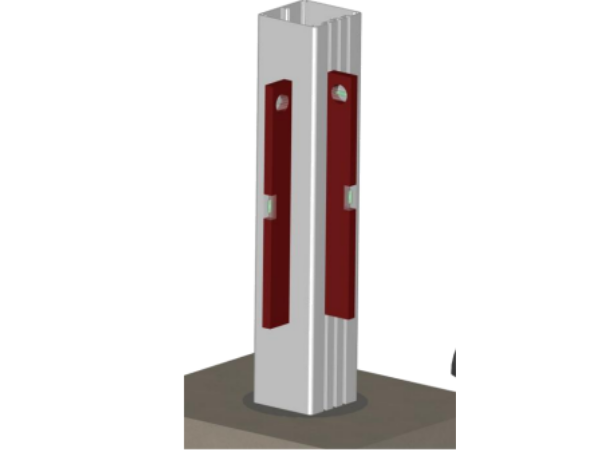

Étape 3 - Mettez le poteau d’aplomb avant la prise de béton

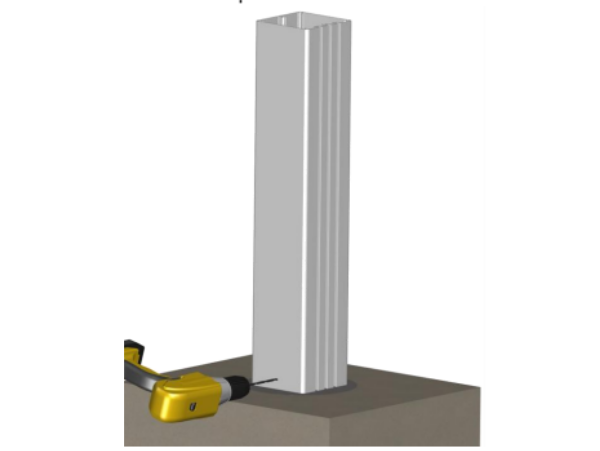

Étape 4 - Réalisez un perçage (Ø 6 mm) pour l’évacuation d’eau à la liaison béton / air pour l’évacuation de l’eau

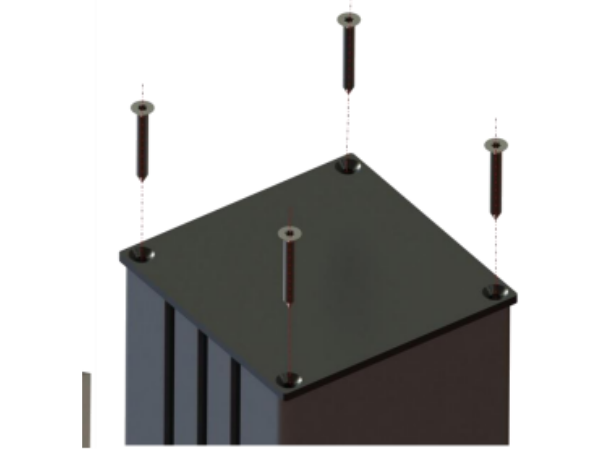

Étape 5 - Une fois tous les éléments positionnés sur le poteau, Mettez en place l’embout de poteau et vissez le avec les 4 vis pour embout 6,3x50 TF torx.
