D- Entraxe et encastrement

D- Entraxe et encastrement

Difficulté

Easy Facile

Durée

5 minute(s) minute(s)

Étape 1 -

Les profils S disponibles font 1455 mm.

L’axe maximum de positionnement des poteaux ne peut dépasser 1500 mm (voir schéma ci-dessus).

Normal

Étape 2 -

Prévoir un jeu de

dilatation entre les profils S et le fond

du poteau.

Encastrement conseillé de 15 mm

Normal

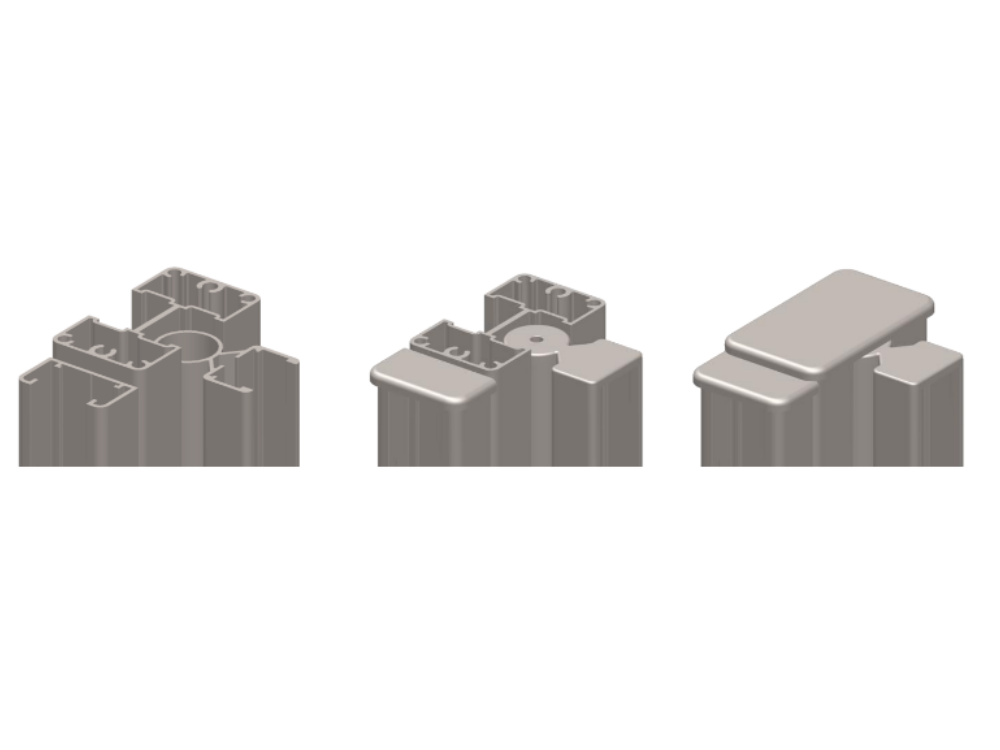

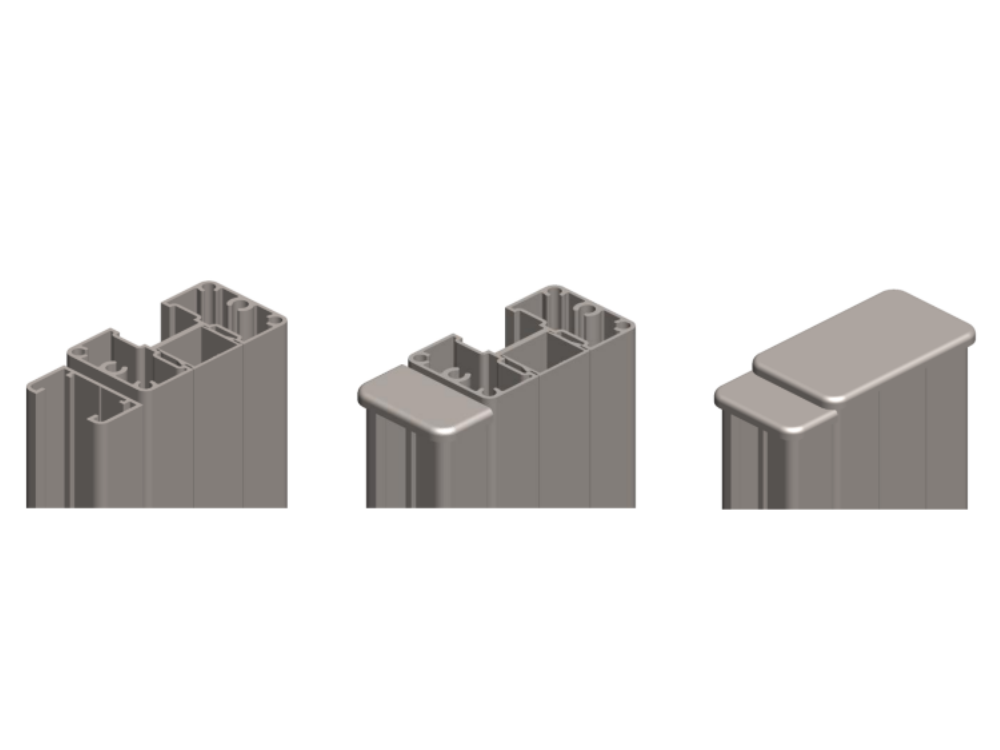

Étape 3 - Ordre de mise en place des embouts

1. Poteau Klos up + Glissière (Angle 90°)
2. Poteau Klos up + profil d’angle variable et glissière Klos up (68 ≤ Angle ≤ 112°)
3. Poteau Klos up + profil angle variable (158° ≤ Angle ≤ 202°)
4. Poteau Klos up + 2 profils angle variable (136° ≤ Angle ≤ 224°)

Normal
