J - Assemblage d’un élément de clôture
Difficulté
Moyen
Durée
20 minute(s)
Sommaire
- 1 Introduction
- 2 Étape 1 - Sur une surface plan, Positionnez les lames en respectant le même intervalle entre les lames ( B ) . Ne pas oublier la partie encastrée dans les poteaux à rajouter aux extrémités ( C* )
- 3 Étape 2 - Positionnez horizontalement les Profils S recoupés à la bonne dimension sur les lames en respectant l’écart souhaité entre les deux ( A )
- 4 Étape 3 - Solidarisez les profils S avec les lames en les vissant avec les vis auto foreuses inox tête rondes Phillips Ø4,8 x 16 mm* (non fournies). Possibilité de prépercer les profils S
- 5 Étape 4 - Mettez les embouts sur les lames à l’aide d’un maillet
- 6 Étape 5 - Une fois les lames bien serrés sur les profils S, finalisez l’élément en glissant les closoirs sur les profils S soutenant les lames
- 7 Étape 6 - Votre élément est finalisé, répétez les étapes de 1 à 5 pour chaque élément.
- 8 Commentaires
Introduction
Toutes les lames seront positionnées du même coté
Proposition de montage avec alternance de lame 90 mm et de lame 160 mm

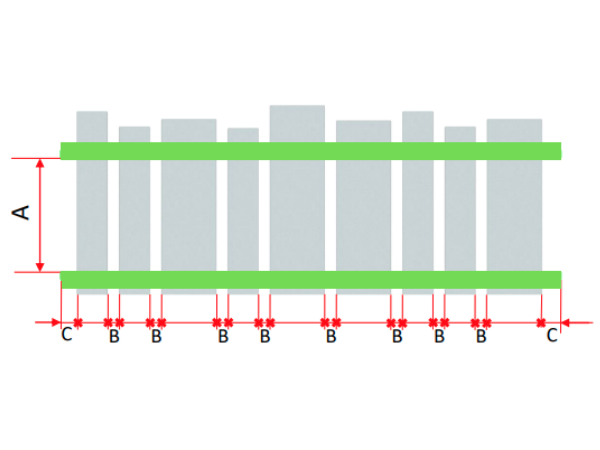

Étape 1 - Sur une surface plan, Positionnez les lames en respectant le même intervalle entre les lames ( B ) . Ne pas oublier la partie encastrée dans les poteaux à rajouter aux extrémités ( C* )
Étape 2 - Positionnez horizontalement les Profils S recoupés à la bonne dimension sur les lames en respectant l’écart souhaité entre les deux ( A )

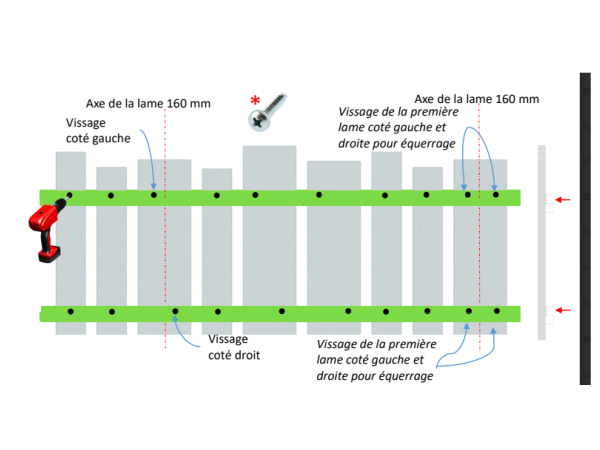

Étape 3 - Solidarisez les profils S avec les lames en les vissant avec les vis auto foreuses inox tête rondes Phillips Ø4,8 x 16 mm* (non fournies). Possibilité de prépercer les profils S

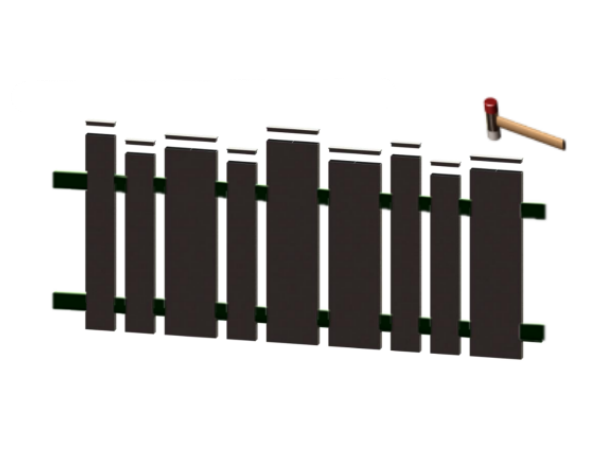

Étape 4 - Mettez les embouts sur les lames à l’aide d’un maillet

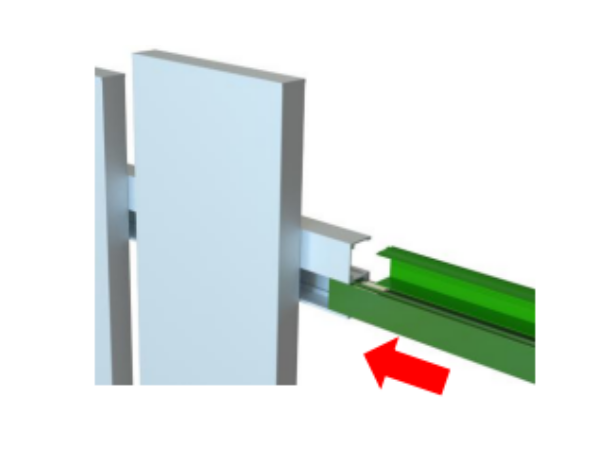

Étape 5 - Une fois les lames bien serrés sur les profils S, finalisez l’élément en glissant les closoirs sur les profils S soutenant les lames

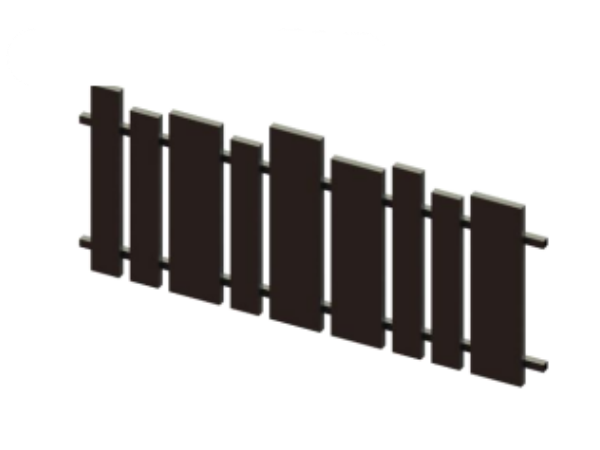

Étape 6 - Votre élément est finalisé, répétez les étapes de 1 à 5 pour chaque élément.
