J-BIS- Assemblage d'un élément de clôture

Les lames seront positionnées des 2 cotés

Difficulté

Medium Moyen

Durée

20 minute(s) minute(s)


Introduction

Proposition de montage avec alternance de lame 90 mm et de lame 160 mm

Étape 1 - Sur une surface plan, Positionnez les lames de façade en respectant l’intervalle souhaité entre les lames (int1, int2...) Ne pas oublier la partie encastrée dans les poteaux à rajouter aux extrémités ( 14,5 mm de chaque cotés )

2 – Positionnez horizontalement les Profils S recoupés à la bonne dimension sur les lames en respectant l’écart souhaité entre les deux ( A )

* C= 25 mm minimum

Normal

Étape 2 - Solidarisez les profils S avec les lames en les vissant avec les vis auto foreuses inox tête rondes Phillips Ø4,8 x 16 mm* (non fournies). Possibilité de pré percer les profils S

Normal

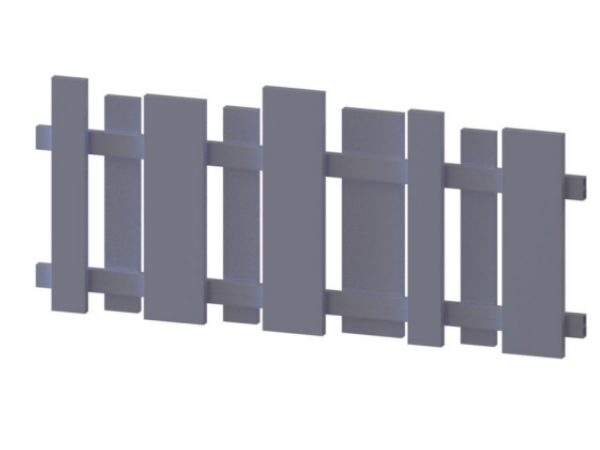

Étape 3 - Retournez votre élément et disposez les lames internes aux positions voulues. Solidarisez les profils S avec les lames en les vissant avec les vis auto foreuses inox tête rondes Phillips Ø4,8 x 16 mm* (non fournies). Possibilité de pré percer les profils

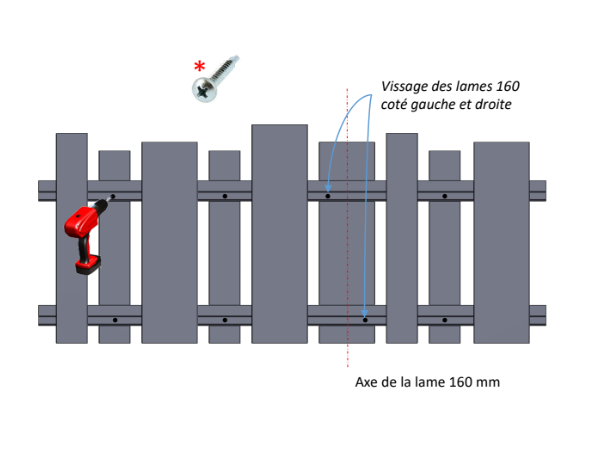

Les lames 160 ont une cloison au milieu de la lame afin d’assurer sa rigidité et ne pourront donc pas être visser au centre de la lame. Il vous faudra donc visser soit coté droit soit coté gauche en alternant avec la vis du second profil

Normal

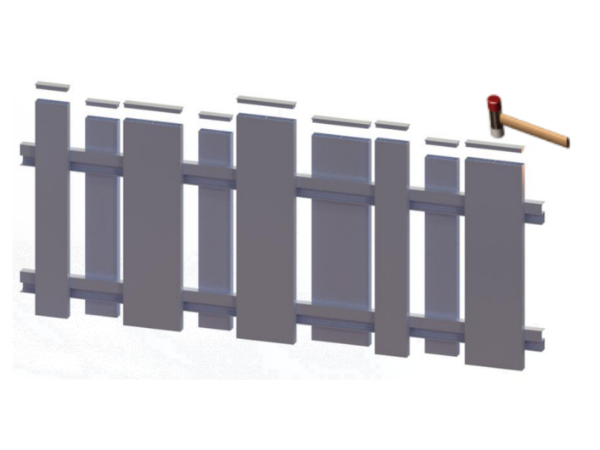

Étape 4 - Mettez les embouts sur les lames à l’aide d’un maillet. Possibilité de les coller avec un point de silicone.

Normal

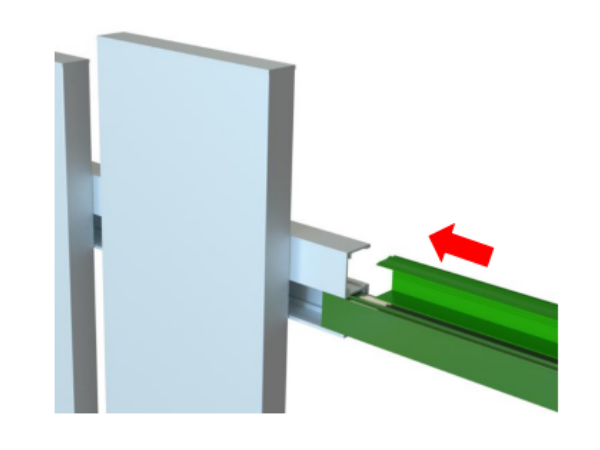

Étape 5 - Une fois les lames bien serrés sur les profils S, finalisez l’élément en glissant les closoirs sur les profils S soutenant les lames

Normal

Étape 6 - Votre élément est finalisé, répétez les étapes de 1 à 6 pour chaque élément.
