En Option Pose de la serrure en applique
Difficulté
Très facile
Durée
30 minute(s)
Sommaire
- 1 Pièces et outils
- 2 Étape 1 - Mettez en place le gabarit de perçage en suivant les instructions situées dessus. Effectuez les perçage Ø20mm côté propriété et côté rue à l'aide d'un scie cloche
- 3 Étape 2 - Effectuez ensuite les 2 perçages côté rue à l'aide d'un foret Ø3mm
- 4 Étape 3 - Terminez par les 3 perçages côté propriété à l'aide d'un foret Ø3,5mm
- 5 Étape 4 - Mettez en place et effectuez le serrage des 3 vis tôle tête bombée 4,8x38
- 6 Étape 5 - Positionnez l’enjoliveur de serrure et sa vis 3,5x16 de maintien
- 7 Étape 6 - Effectuez le serrage de la vis de maintien à l'aide d'un tournevis cruciforme
- 8 Étape 7 - Clippez le cache cylindre
- 9 Étape 8 - Mettez en place le cylindre
- 10 Étape 9 - Effectuez le serrage du cylindre à l'aide de la vis inox tête fraisée M5x70
- 11 Étape 10 - Mettez en place la plaque de propreté (côté rue) puis effectuez le vissage à l'aide des 2 vis inox tête fraisée
- 12 Étape 11 - A l'aide de la clé alène, effectuez le vissage de la béquille sur le carré inox puis insérez l'ensemble dans le montant et le bloc serrure
- 13 Étape 12 - Insérez la béquille intérieure sur le carré puis effectuez le serrage à l'aide de la clé alène
- 14 Commentaires
- Pièces et outils
Pièces et outils
Gabarit de perçage papier
Gabarit de perçage papier
Ruban adhésif
Ruban adhésif
Scie cloche Ø 20 mm
Scie cloche Ø 20 mm
Forêt métal Ø3mm
Outil de perçage dans du métal (Ø3mm)
Forêt Ø3,5mm
Forêt Ø3,5mm
Perceuse
Une perceuse ou foreuse est un outil qui sert à percer ou tarauder des trous dans différents matériaux à l'aide de forets.
Bloc serrure
Bloc serrure
Enjoliveur
Enjoliveur
Vis tôle tête bombée inox 4,8x38
Vis tôle tête bombée
inox 4,8x38 Qté 3
Vis tôle tête fraisée inox 3,5x16
Vis tôle tête fraisée inox 3,5x16
Tournevis cruciforme
Tournevis cruciforme
Enjoliveur de cylindre à clipper
Enjoliveur de cylindre à clipper
Cylindre
Cylindre
Vis inox tête fraisée
Vis inox tête fraisée
Tournevis cruciforme
Tournevis cruciforme
Carré inox
Carré inox
Plaque de propreté extérieure
Plaque de propreté extérieure
Béquille extérieure
Béquille extérieure
Clé allen
Clé allen
Clé alène de 3
Clé alène de 3

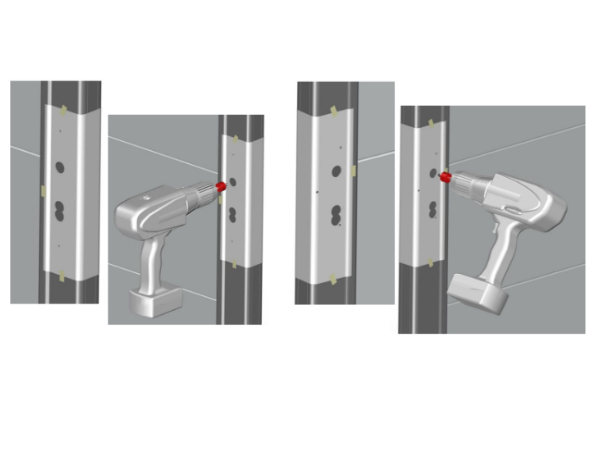

Étape 1 - Mettez en place le gabarit de perçage en suivant les instructions situées dessus. Effectuez les perçage Ø20mm côté propriété et côté rue à l'aide d'un scie cloche

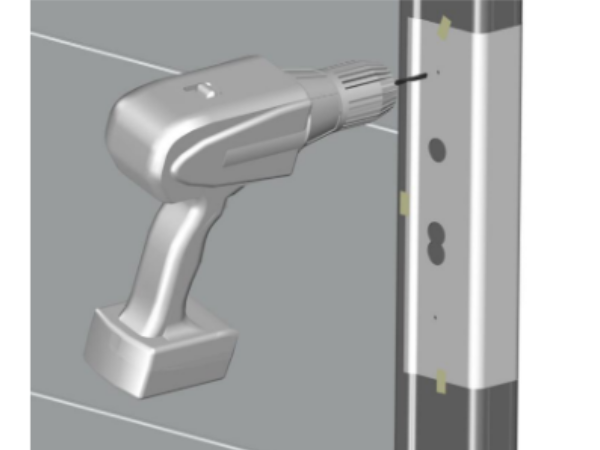

Étape 2 - Effectuez ensuite les 2 perçages côté rue à l'aide d'un foret Ø3mm

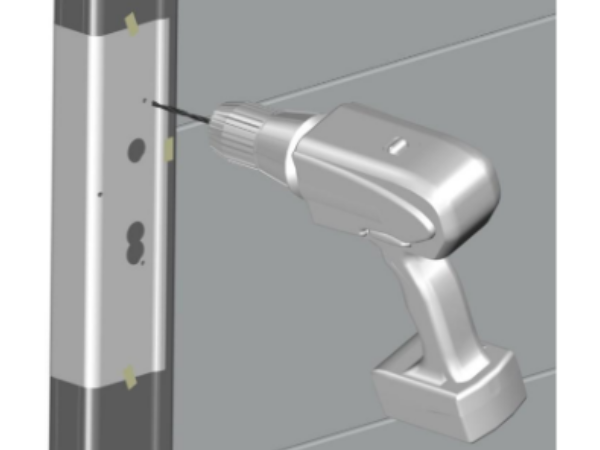

Étape 3 - Terminez par les 3 perçages côté propriété à l'aide d'un foret Ø3,5mm

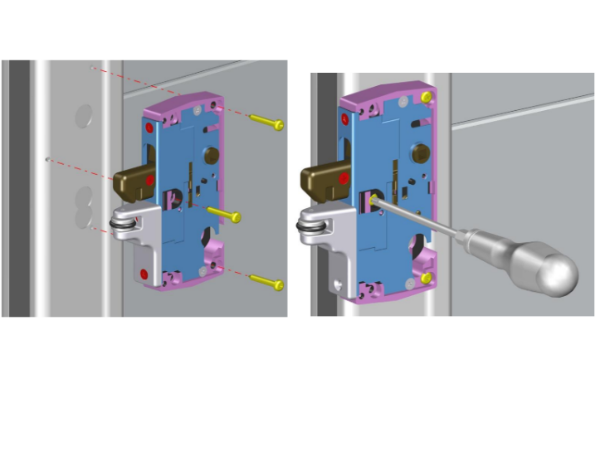

Étape 4 - Mettez en place et effectuez le serrage des 3 vis tôle tête bombée 4,8x38

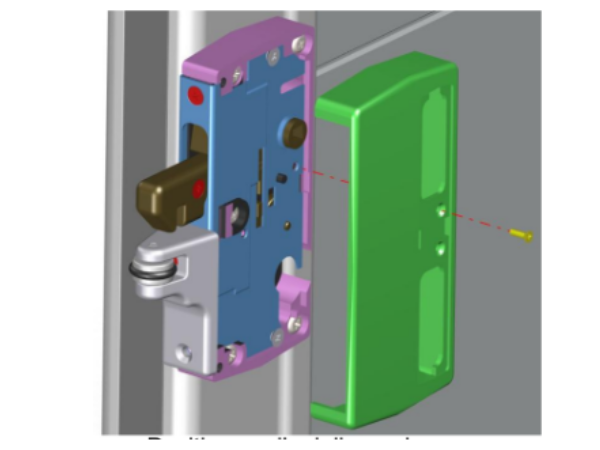

Étape 5 - Positionnez l’enjoliveur de serrure et sa vis 3,5x16 de maintien
Étape 6 - Effectuez le serrage de la vis de maintien à l'aide d'un tournevis cruciforme

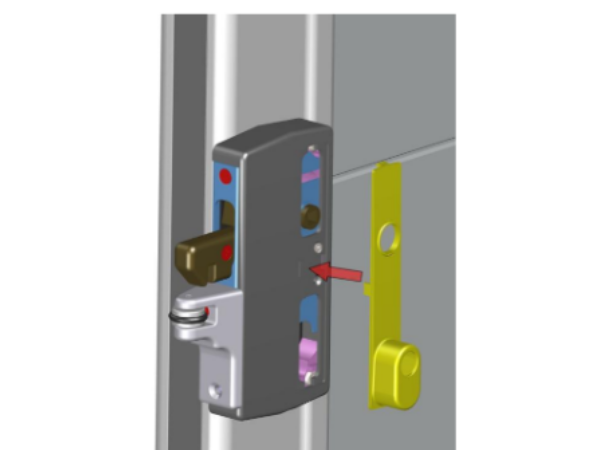

Étape 7 - Clippez le cache cylindre

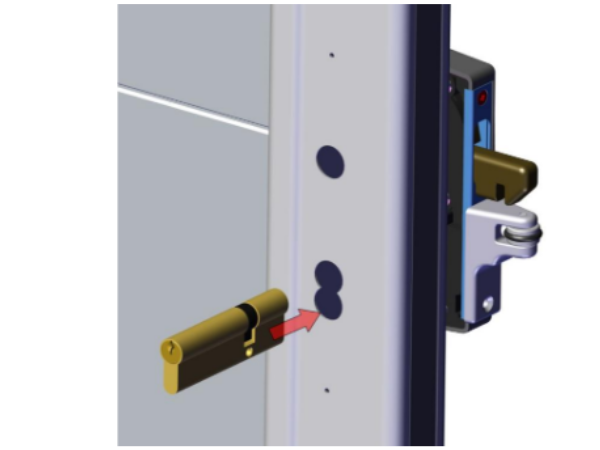

Étape 8 - Mettez en place le cylindre

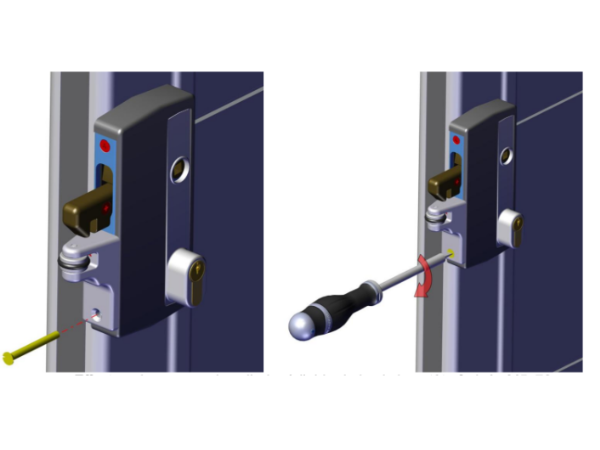

Étape 9 - Effectuez le serrage du cylindre à l'aide de la vis inox tête fraisée M5x70

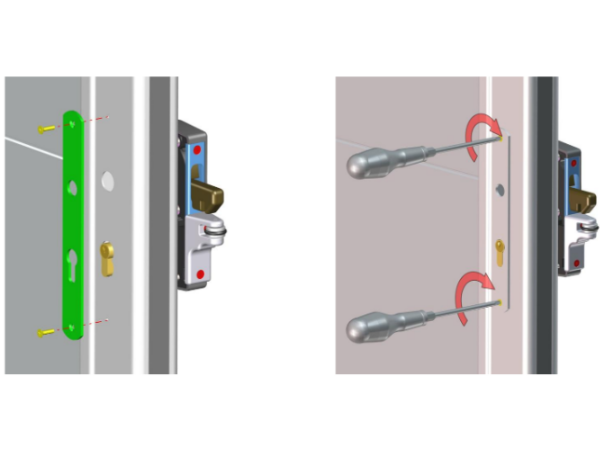

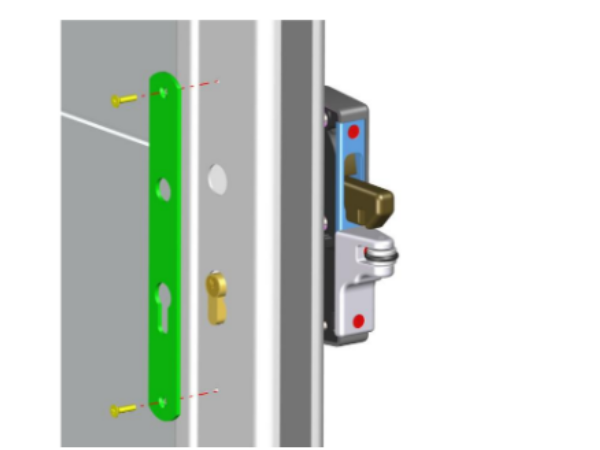

Étape 10 - Mettez en place la plaque de propreté (côté rue) puis effectuez le vissage à l'aide des 2 vis inox tête fraisée

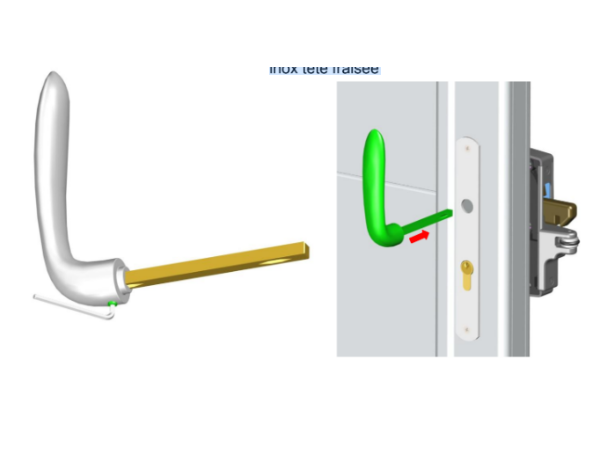

Étape 11 - A l'aide de la clé alène, effectuez le vissage de la béquille sur le carré inox puis insérez l'ensemble dans le montant et le bloc serrure

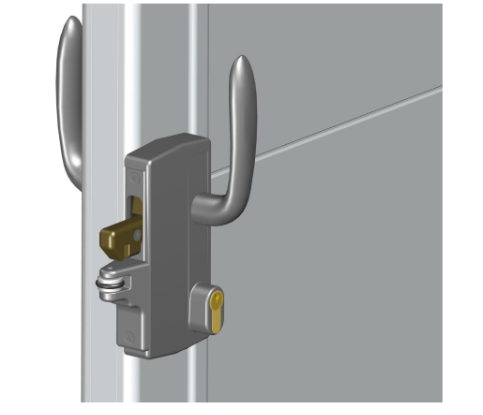

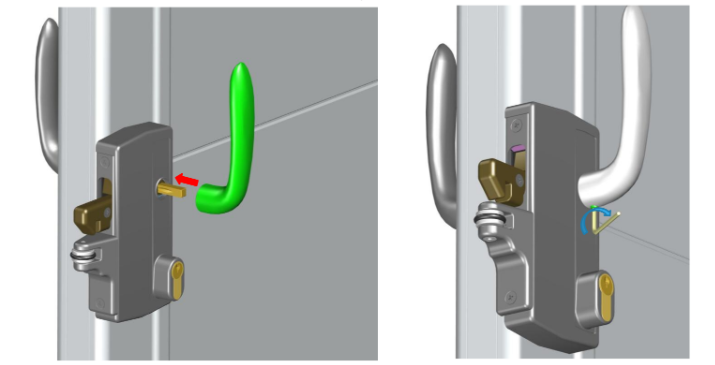

Étape 12 - Insérez la béquille intérieure sur le carré puis effectuez le serrage à l'aide de la clé alène
