Montage arrêtoirs sur embase (option)
Difficulté
Moyen
Durée
20 minute(s)
Sommaire
- 1 Pièces et outils
- 2 Étape 1 - La tête est orientable à 360° de 15° en 15° et réglable de 28 à 96 mm
- 3 Étape 2 - Ouvrez le vantail au maximum, présentez l’arrêtoir sur embase en extrémité de vantail puis effectuez un marquage au sol (en aucun cas, l’arrêtoir ne devra être positionné sur le battement)
- 4 Étape 3 - Percez avec un foret Ø12, Insérez les chevilles à l’aide d’un marteau puis retirez les vis + rondelles. Fixez l’embase et insérez les caches vis
- 5 Étape 4 - Ajustez le tube à l’aide d’une scie à métaux
- 6 Étape 5 - Serrez le tube avec la vis pointeau

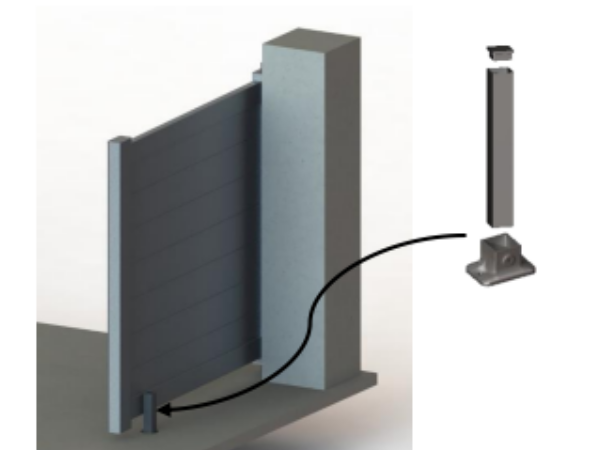

- 7 Étape 6 - Ouvrez le vantail au maximum, présentez le tube sur embase à l’endroit souhaité puis effectuez un marquage au sol
- 8 Étape 7 - Percez avec un foret Ø12 adapté au support. Insérez les chevilles à l’aide d’un marteau puis retirez les vis + rondelles. Fixez l’embase et insérez les caches vis
- 9 Étape 8 - Ajustez le tube à l’aide d’une scie à métaux
- 10 Étape 9 - Serrez le tube avec la vis pointeau
- 11 Commentaires
- Pièces et outils
Pièces et outils
Embase
Embase
Chevilles M8
Chevilles M8
Cache vis + vis pointeau
Cache vis + vis pointeau
Clé à pipe de 13
Clé à pipe de 13
Crayon
Crayon
Perforateur + foret Ø12mm
Perforateur + foret Ø12mm
Marteau
Un marteau est un outil percuteur, servant par exemple à aplatir un morceau de fer ou à enfoncer un clou.
Scie à métaux
Scie à métaux

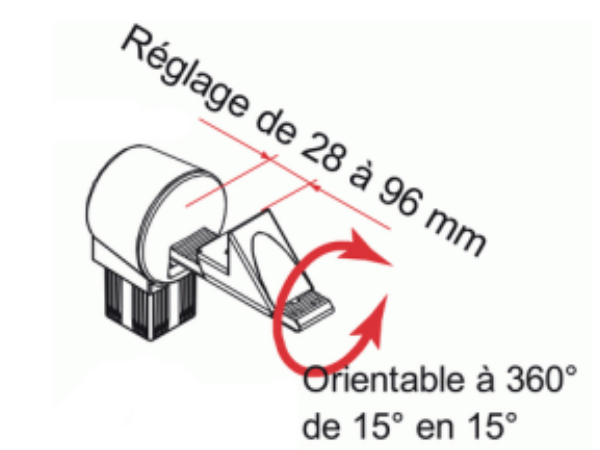

Étape 1 - La tête est orientable à 360° de 15° en 15° et réglable de 28 à 96 mm

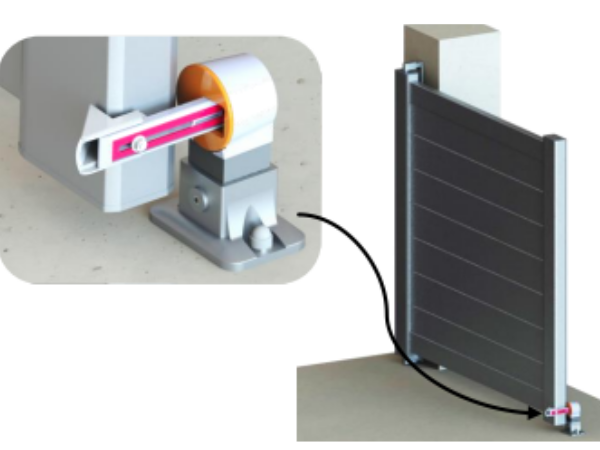

Étape 2 - Ouvrez le vantail au maximum, présentez l’arrêtoir sur embase en extrémité de vantail puis effectuez un marquage au sol (en aucun cas, l’arrêtoir ne devra être positionné sur le battement)

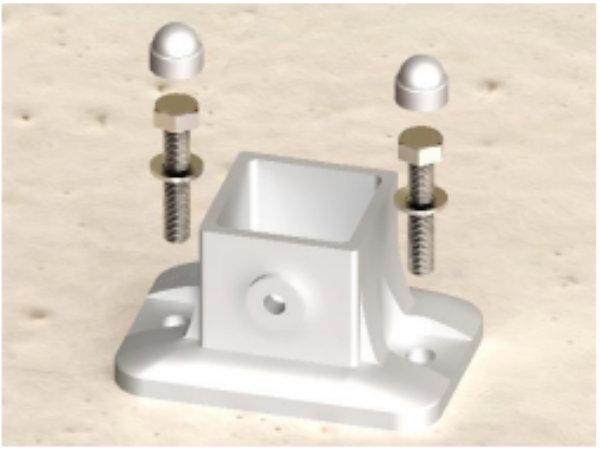

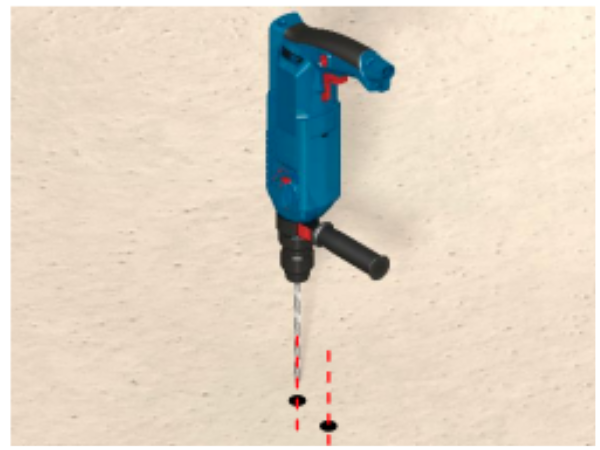

Étape 3 - Percez avec un foret Ø12, Insérez les chevilles à l’aide d’un marteau puis retirez les vis + rondelles. Fixez l’embase et insérez les caches vis

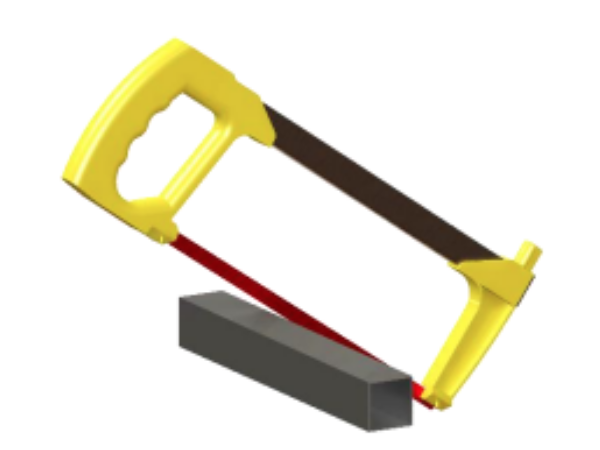

Étape 4 - Ajustez le tube à l’aide d’une scie à métaux
Étape 5 - Serrez le tube avec la vis pointeau

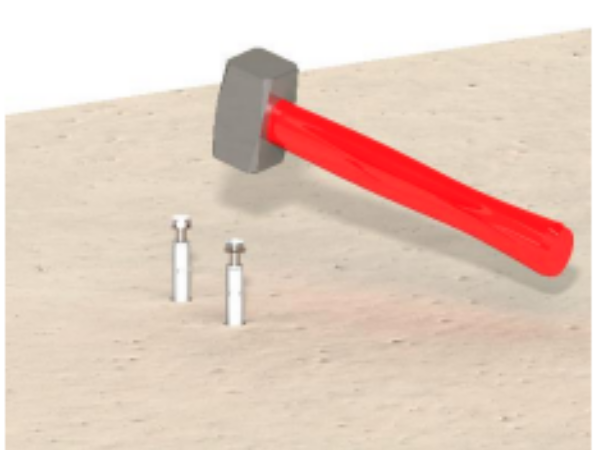

Étape 7 - Percez avec un foret Ø12 adapté au support. Insérez les chevilles à l’aide d’un marteau puis retirez les vis + rondelles. Fixez l’embase et insérez les caches vis

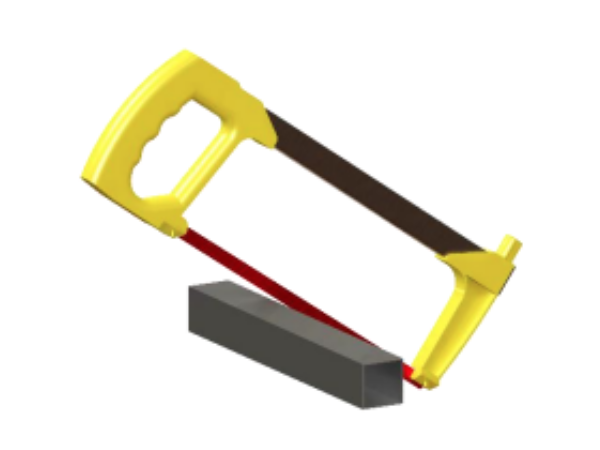

Étape 8 - Ajustez le tube à l’aide d’une scie à métaux

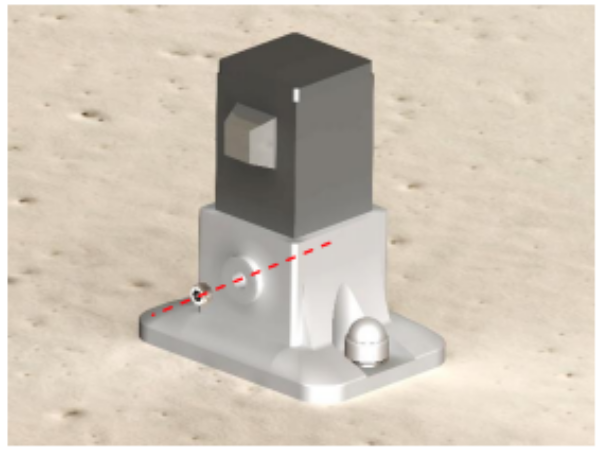

Étape 9 - Serrez le tube avec la vis pointeau
