Fixation des poteaux sur platine pour portail battant - coulissant

Fixation des poteaux sur platine pour portail battant - coulissant

Difficulté

Medium Moyen

Durée

30 minute(s) minute(s)

Fixation_des_poteaux_sur_platine_pour_portail_battant_-_coulissant_Capture_d_cran_2025-09-10_143655.png

Étape 1 - Pour portail Battant / Coulissant

1- Retirez le capot ou la/les tôle(s) de façade du poteau afin de pouvoir opérer la

fixation par l’ouverture qui se trouve sous celle(s)-ci.

Normal

Étape 2 - Pour portail Battant / Coulissant

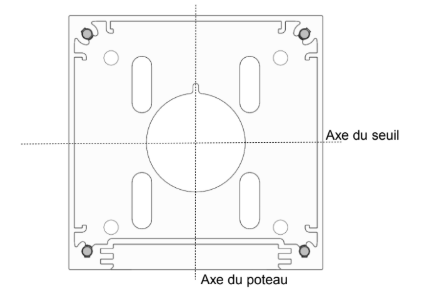

2- Présentez le poteau sur le seuil en respectant le marquage des axes.

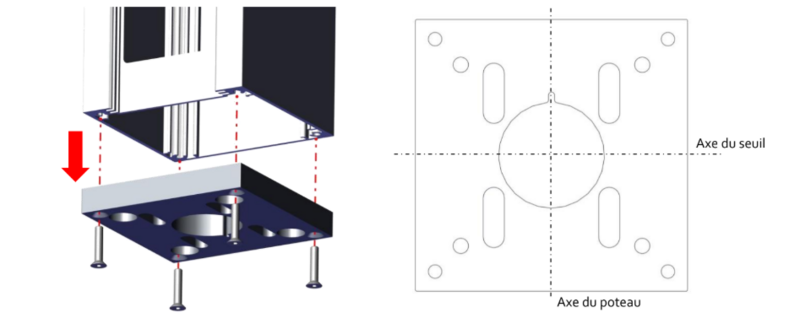

2Bis- Il est également possible de démonter la platine du poteau et de la présenter

sur le seuil en respectant le marquage des axes.

Cette action est préconisée pour la mise en place des options « patins de réglage ».

Normal

Étape 3 - Pour portail Battant / Coulissant

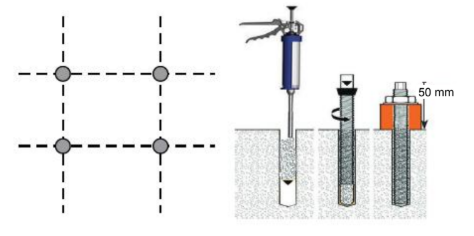

3- Tracez l’emplacement des fixations et à

l’aide d’une perceuse à percussion percez

sur le marquage avec un foret béton du

diamètre des tiges filetées.

Normal

Étape 4 - Pour portail Battant / Coulissant

4- Dépoussiérez les trous puis

incorporez dans les perçages le

scellement chimique et les tiges

filetées. (laissez dépasser la tige filetée

d’environ 50 mm)

Normal

Étape 5 - Pour portail Battant / Coulissant

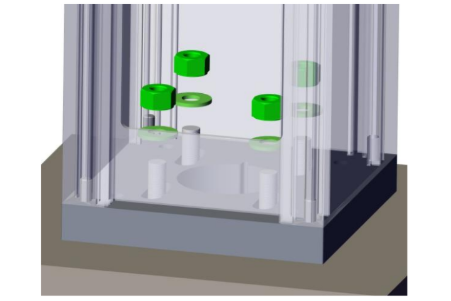

5- Installez la rondelle et l’écrou sur les

tiges filetées.

Normal

Étape 6 - Pour portail Battant / Coulissant

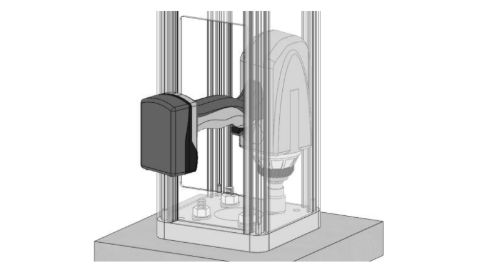

6- Installez la douille correspondant à votre

écrou et à l’aide d’une boulonneuse,

procédez au serrage.

Normal

Étape 7 - Pour portail Battant / Coulissant

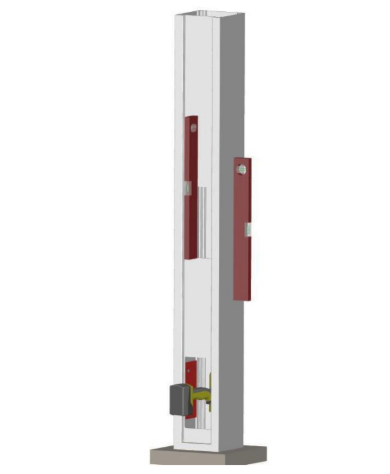

7- Vérifiez l’aplomb du poteau au

cours du serrage.

Normal

Étape 8 - Pour portail Battant / Coulissant

Réinstallez la/les tôle(s)

décor en la/les glissant

par le haut

ou

Clippez le capot à

l’aide d’un maillet

glissez le par le haut

Encollez l’intérieur des embouts avec du mastic

et posez les sur les extrémités des poteaux.
