Mise en place des équerres d'assemblage

Mise en place des équerres d’assemblage

Difficulté

Easy Facile

Durée

30 minute(s) minute(s)

equerre, assemblage, base, mise en place Mise_en_place_des__querres_d_assemblage_Capture_d_cran_2025-05-12_152144.png

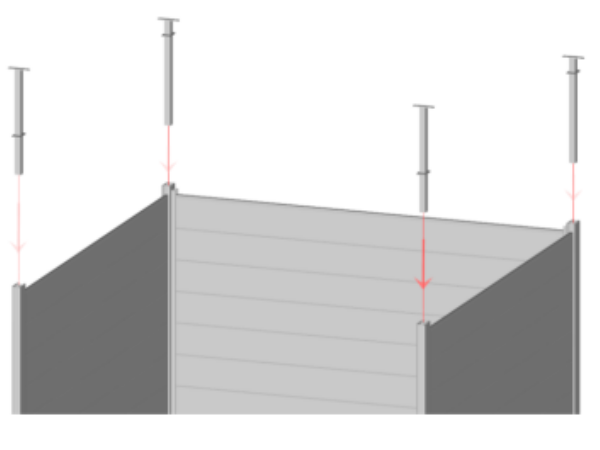

Étape 1 - Mettez en place les 4 équerres d’assemblage en suivant ces règles

- Insérez une équerre dans chaque poteaux de la base.

- Les équerres doivent être montées à la perpendiculaire des poteaux de la base ( fig.A )

- Les 2 équerres de devant sont à la même hauteur - Les 2 équerres de derrière sont à la même hauteur

Normal

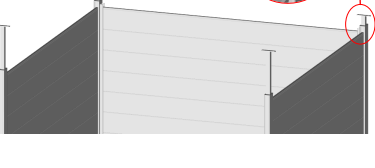

Étape 2 - Fixez les 2 équerres de derrière

( les 2 équerres de devant sont laissées libres et seront fixées par la suite )

Si l’équerre ne rentre assez dans le poteau Klos up, vous devrez enlevez quelques lames pour enlever une ou deux vis servant à fixer la glissière au poteau. Reprenez l’étape 3, la vis en haut de glissière remplacera celle(s) enlevée(s).
