Pose des gonds equerre acier
Difficulté
Moyen
Durée
30 minute(s)
Sommaire
- 1 Pièces et outils
- 2 Étape 1 - Mise en place du gond équerre bas
- 3 Étape 2 - Percez aux endroits marqués
- 4 Étape 3 - Mettez en place les chevilles adaptées au support, puis vissez les écrous à l’aide d’une clef adaptée
- 5 Étape 4 - Mise en place du gond équerre acier haut
- 6 Étape 5 - Assemblez le gond sans le capot en veillant à assembler les rondelles dans le bon sens
- 7 Étape 6 - Positionnez l’ensemble sur le vantail
- 8 Étape 7 - Vérifiez que votre vantail est de niveau et d’aplomb avant de tracer l’emplacement des perçages
- 9 Étape 8 - Percez aux endroits marqués
- 10 Étape 9 - Placez les chevilles adaptées au support dans le pilier
- 11 Commentaires
- Pièces et outils
Pièces et outils
Equerre basse
Equerre basse
Chevilles adaptées au support
Chevilles adaptées au support
Crayon
Crayon
Perforateur + foret adapté
Perforateur + foret adapté
Cle de 13
Clé de 13
Capot pour gond équerre
Capot pour gond équerre
Gond équerre acier
Gond équerre acier

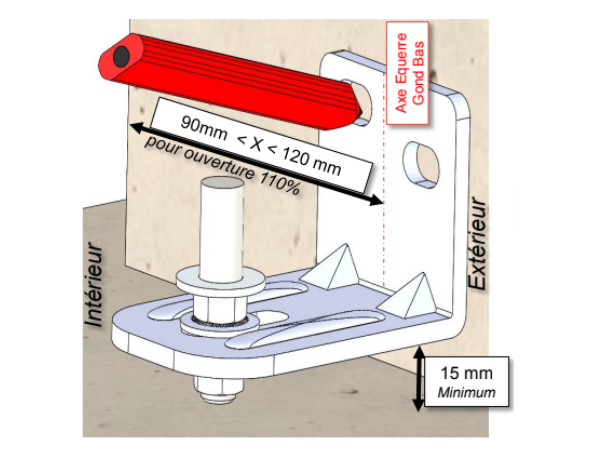

Étape 1 - Mise en place du gond équerre bas
Marquez la position des trous

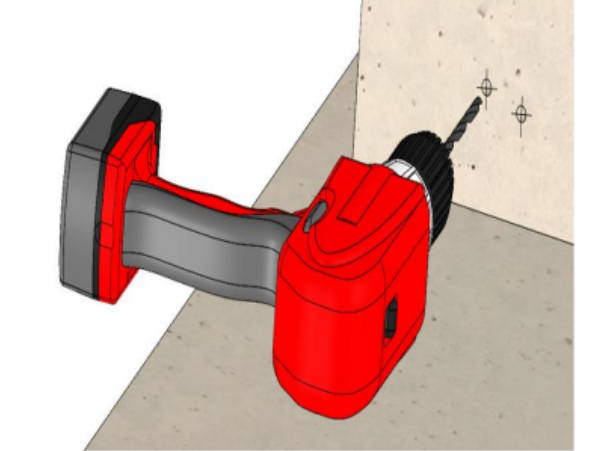

Étape 2 - Percez aux endroits marqués

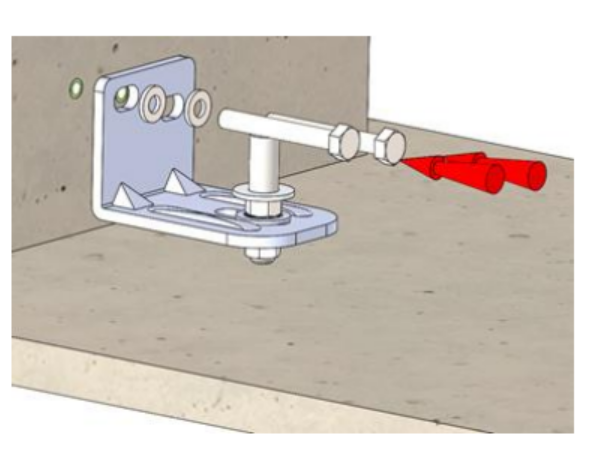

Étape 3 - Mettez en place les chevilles adaptées au support, puis vissez les écrous à l’aide d’une clef adaptée
Étape 4 - Mise en place du gond équerre acier haut

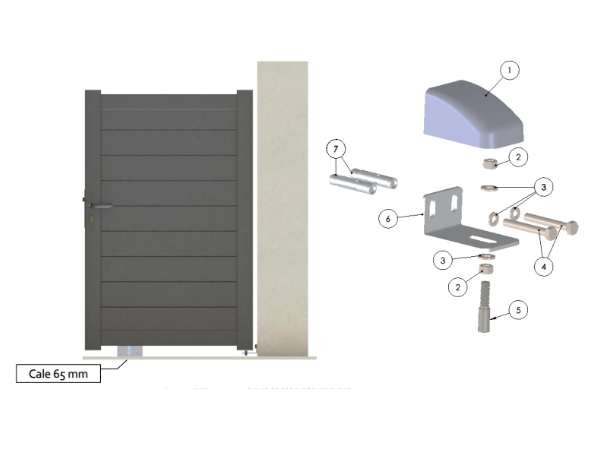

Préparation : Positionnez votre vantail sur le gond bas
et une cale de 65 mm d’épaisseur.
| No. ARTICLE | NUMERO DE PIECE | Qté/Battant |
|---|---|---|
| 1 | Capot | 1 |
| 2 | Ecrou M8 | 2 |
| 3 | Rondelle M8 | 4 |
| 4 | Vis à tête hexagonale - M8 - Lg 60 mm | 2 |
| 5 | Axe | 1 |
| 6 | Equerre | 1 |
| 7 | Cheville ( Adaptées au support ) | 2 |

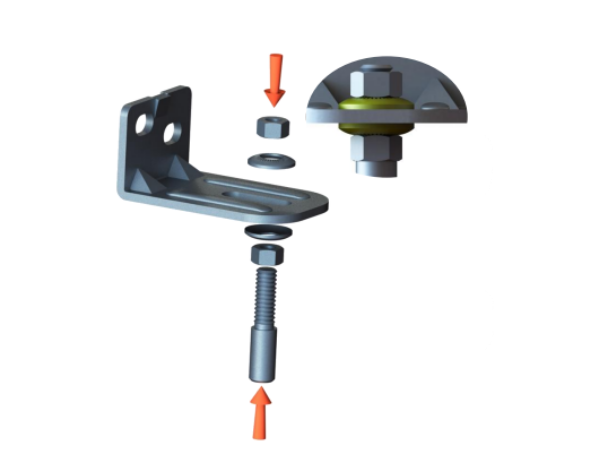

Étape 5 - Assemblez le gond sans le capot en veillant à assembler les rondelles dans le bon sens

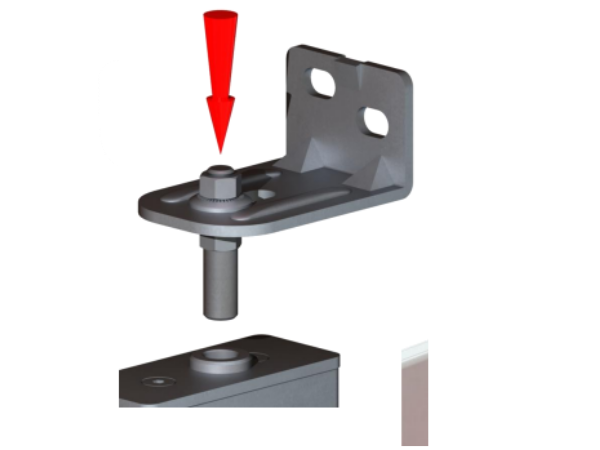

Étape 6 - Positionnez l’ensemble sur le vantail

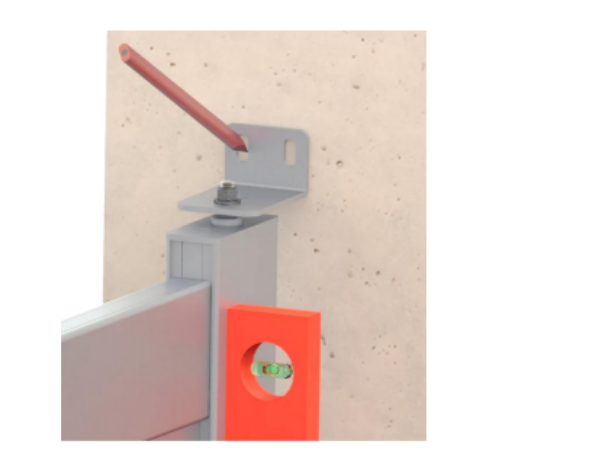

Étape 7 - Vérifiez que votre vantail est de niveau et d’aplomb avant de tracer l’emplacement des perçages

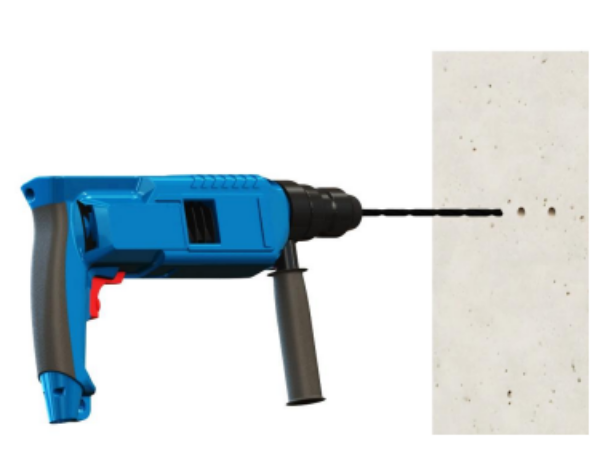

Étape 8 - Percez aux endroits marqués

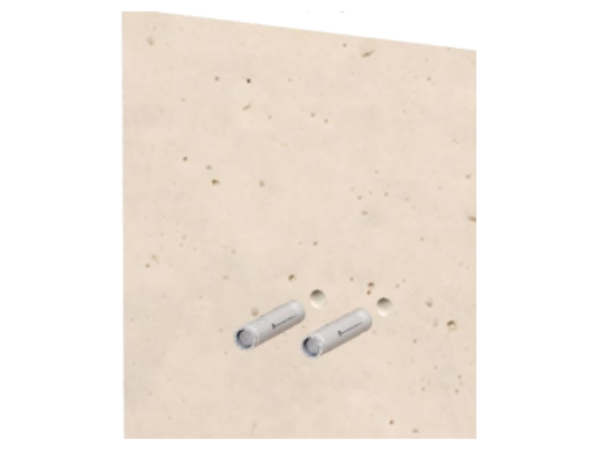

Étape 9 - Placez les chevilles adaptées au support dans le pilier
