Pose sur poteau guide ( en option )
Difficulté
Très facile
Durée
30 minute(s)
Sommaire
- 1 Pièces et outils
- 2 Étape 1 - Placez le poteau guide en respectant les cotes indiquées. Le poteau guide peut être fixé sur platine ou en scellement.
- 3 Étape 2 - Préparez le chariot guide en assemblant les roulettes à l’équerre
- 4 Étape 3 - Serrez les roulettes sur l’équerre
- 5 Étape 4 - Après serrage, vérifiez que les roulettes soient toujours libres
- 6 Étape 5 - Placez l’équerre contre le poteau guide et en laissant un jeu de 10mm entre l’équerre et la traverse. Marquez l’emplacement des fixations de l’équerre
- 7 Étape 6 - Percez Ø6,5 puis taraudez en M8
- 8 Étape 7 - Fixez l’équerre sur le poteau guide en conservant le jeu de 10 mm entre l’équerre et la traverse
- 9 Étape 8 - Vérifiez l’aplomb du coulissant et réglez au besoin l’emplacement des roulettes. Placez l’embout du poteau guide (possibilité de le coller avec du silicone)
- 10 Commentaires
- Pièces et outils
Pièces et outils
Equerre
Equerre
Roulettes de guidage
Roulettes de guidage
Cle de 13
Clé de 13
Perceuse
Une perceuse ou foreuse est un outil qui sert à percer ou tarauder des trous dans différents matériaux à l'aide de forets.
Crayon
Crayon
Forêt métal Ø6,5m
Un foret ou une mèche est un outil qui sert à percer des trous.
Clés de 13
Clés de 13
Niveau
Niveau
Taraud M8
Taraud M8

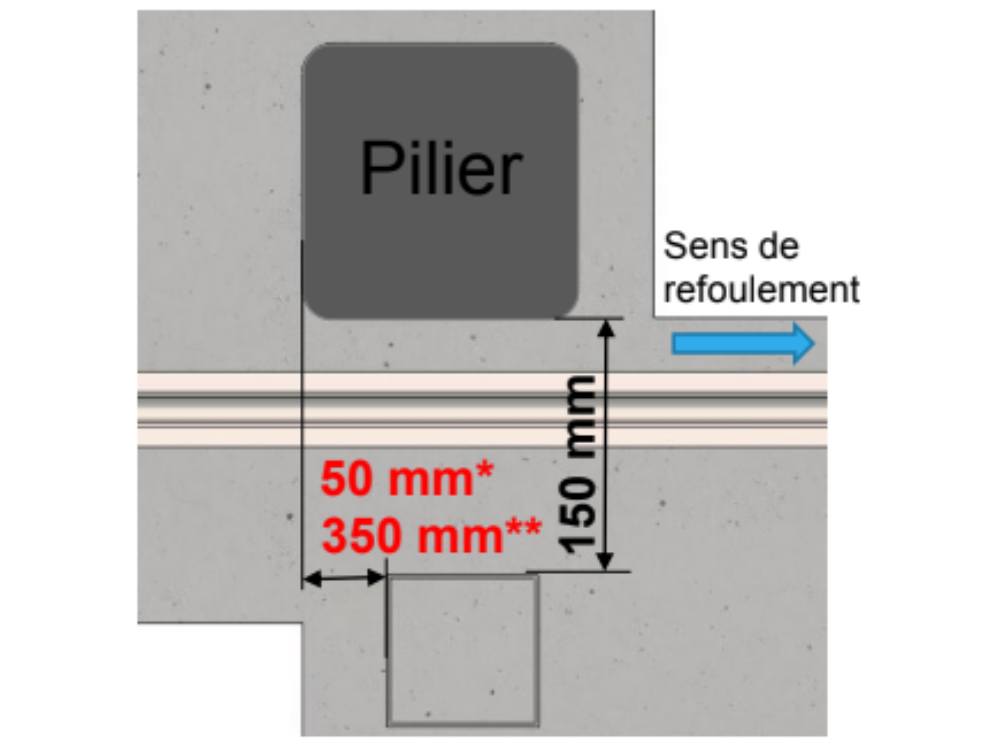

Étape 1 - Placez le poteau guide en respectant les cotes indiquées. Le poteau guide peut être fixé sur platine ou en scellement.

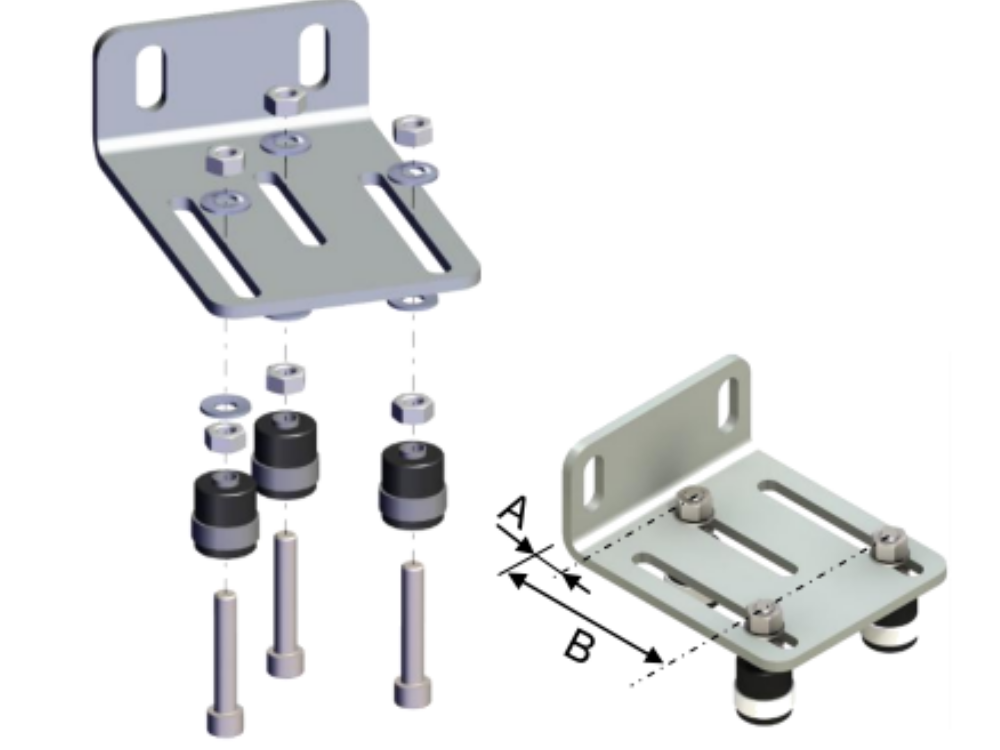

Étape 2 - Préparez le chariot guide en assemblant les roulettes à l’équerre
| Epaisseur
traverse haute | Cote A
(mm) | Cote B
(mm) |
|---|---|---|
| 50mm | 53 | 127 |

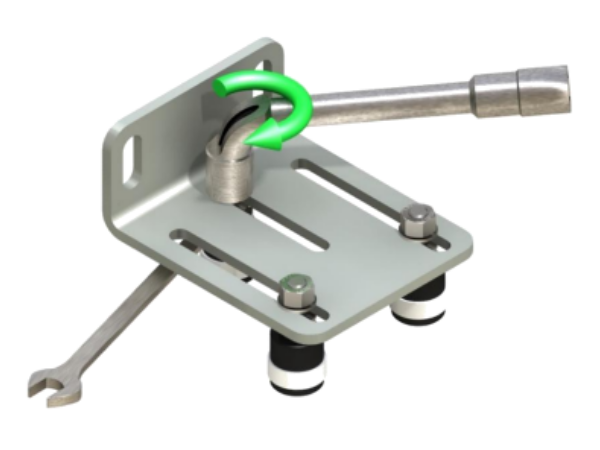

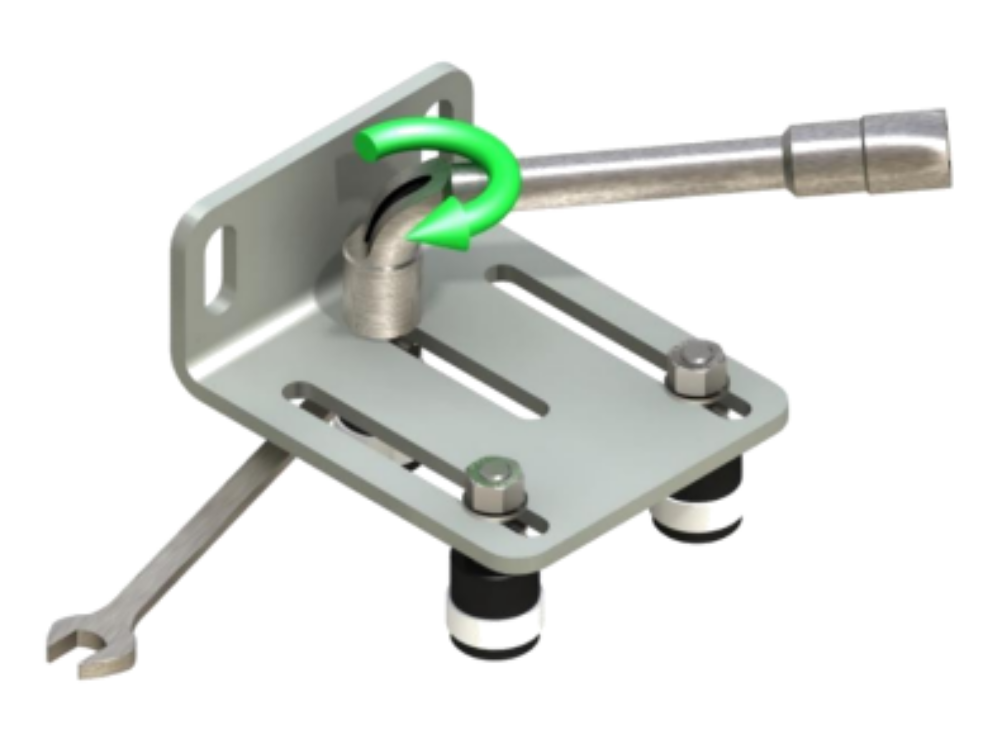

Étape 3 - Serrez les roulettes sur l’équerre

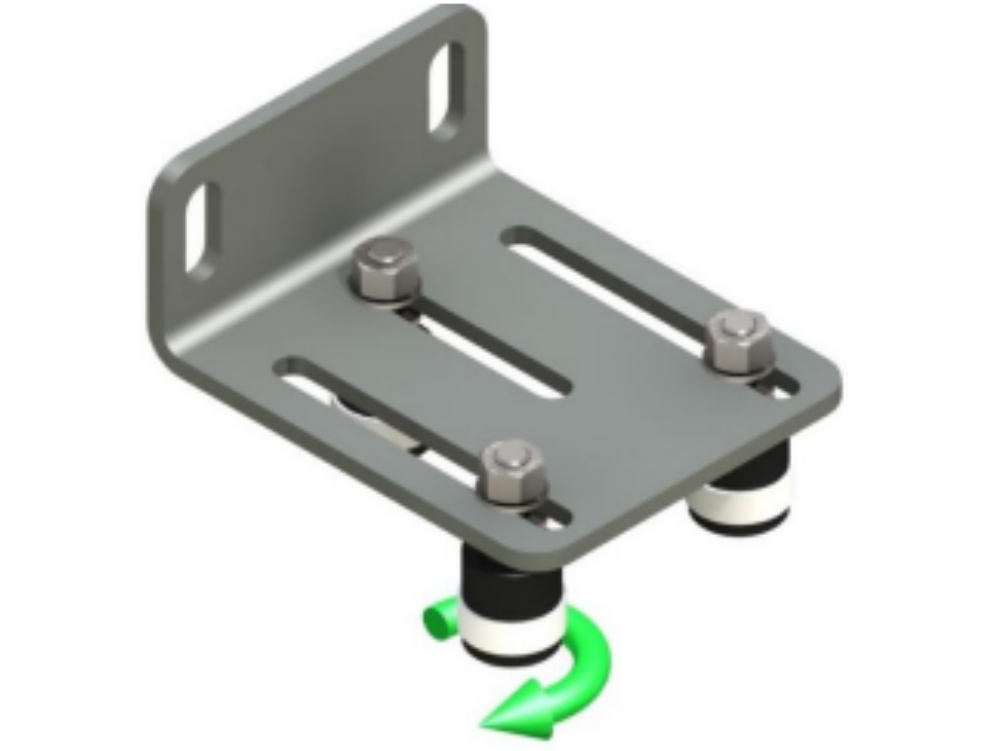

Étape 4 - Après serrage, vérifiez que les roulettes soient toujours libres
Étape 5 - Placez l’équerre contre le poteau guide et en laissant un jeu de 10mm entre l’équerre et la traverse. Marquez l’emplacement des fixations de l’équerre
Étape 6 - Percez Ø6,5 puis taraudez en M8
Étape 7 - Fixez l’équerre sur le poteau guide en conservant le jeu de 10 mm entre l’équerre et la traverse
Étape 8 - Vérifiez l’aplomb du coulissant et réglez au besoin l’emplacement des roulettes. Placez l’embout du poteau guide (possibilité de le coller avec du silicone)
