Poteau Smart it 150 x 150 sur platine
Difficulté
Moyen
Durée
1 heure(s)
Personnes
1
Sommaire
- 1 Étape 1 - Fixez la platine au poteau à l’aide des 6 vis 6,3 x 50 TF torx
- 2 Étape 2 - Positionnez le poteau à l’endroit souhaité et tracez les 4 perçages de la platine
- 3 Étape 3 - Percez au Ø10 à une profondeur d’au moins 150 mm aux endroits marqués puis nettoyez
- 4 Étape 4 - Insérez les chevilles adaptées au support dans les trous ( Ici Chevilles chimiques en capsules, non fournies)
- 5 Étape 5 - Mettez en place les tiges filetées, adaptées aux chevilles, en les laissant dépassées d’environs 5 cm
- 6 Étape 6 - Positionnez le poteau sur les tiges d’ancrages
- 7 Étape 7 - Mettez les rondelles et les Écrous, vissez
- 8 Commentaires

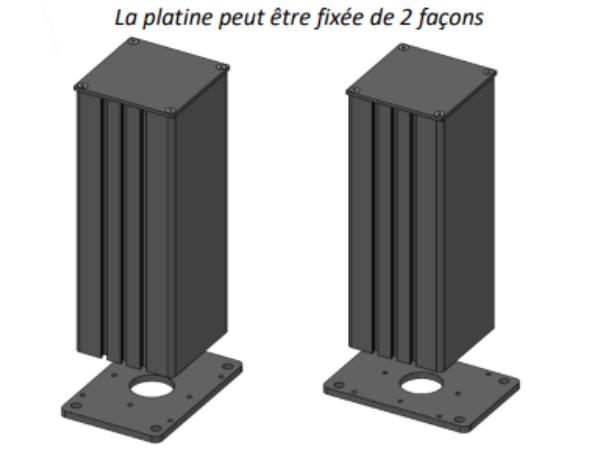

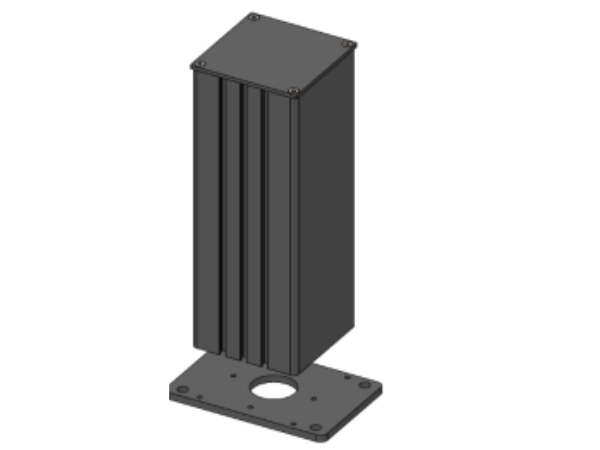

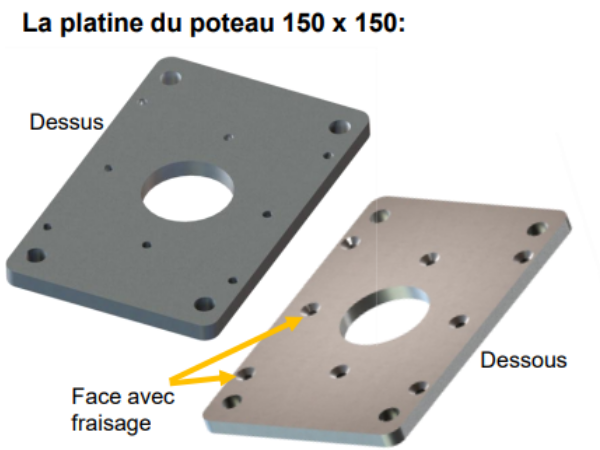

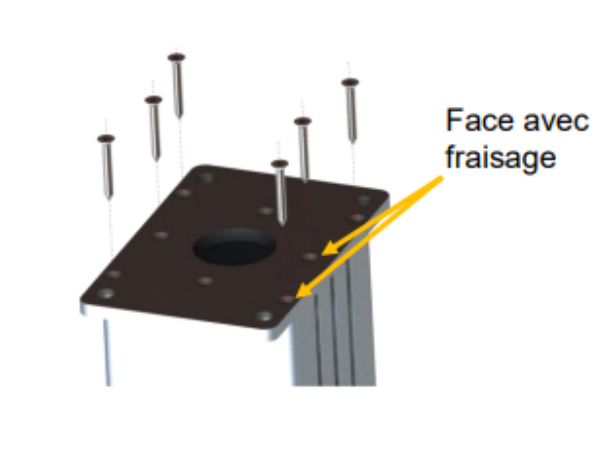

Étape 1 - Fixez la platine au poteau à l’aide des 6 vis 6,3 x 50 TF torx

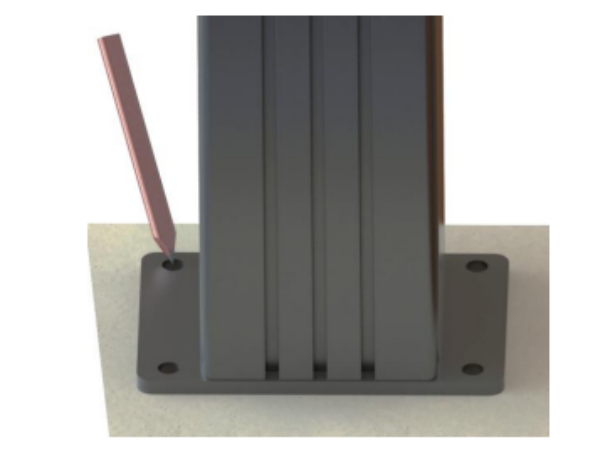

Étape 2 - Positionnez le poteau à l’endroit souhaité et tracez les 4 perçages de la platine

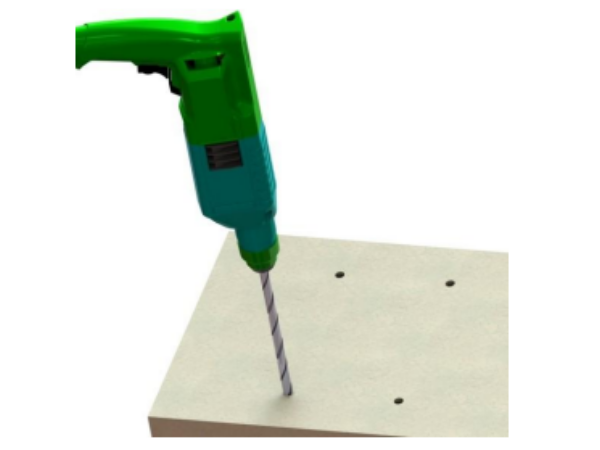

Étape 3 - Percez au Ø10 à une profondeur d’au moins 150 mm aux endroits marqués puis nettoyez

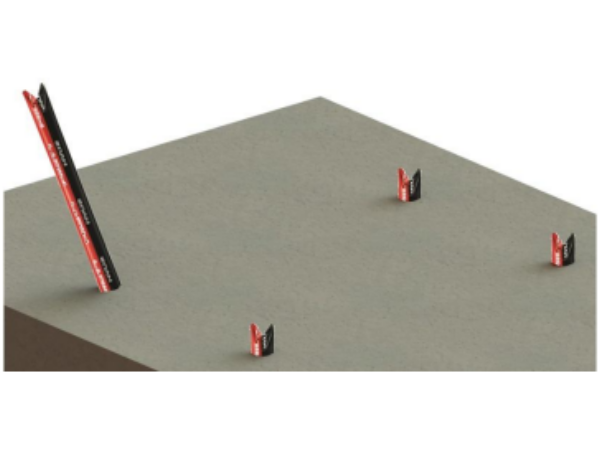

Étape 4 - Insérez les chevilles adaptées au support dans les trous ( Ici Chevilles chimiques en capsules, non fournies)

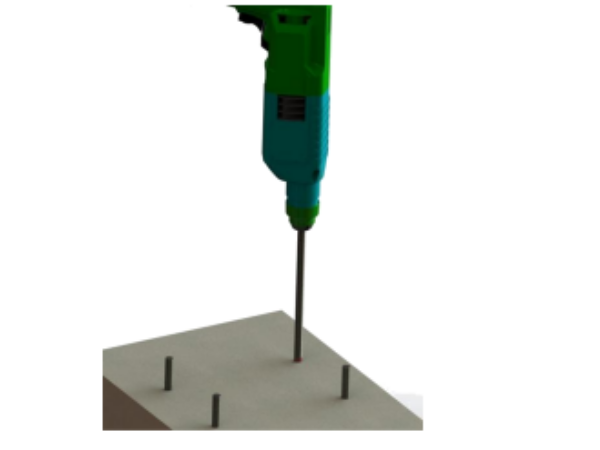

Étape 5 - Mettez en place les tiges filetées, adaptées aux chevilles, en les laissant dépassées d’environs 5 cm
Étape 6 - Positionnez le poteau sur les tiges d’ancrages

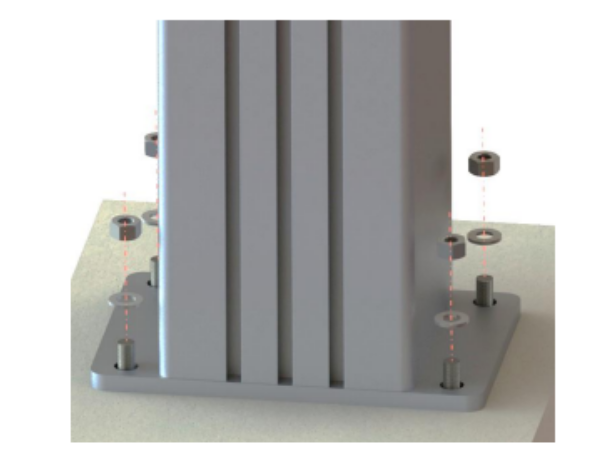

Étape 7 - Mettez les rondelles et les Écrous, vissez
Vérifiez l’aplomb du poteau à l’aide d’un niveau. Si un calage sous la platine est nécessaire. Callez avec des cales de menuisier.
