Régulateur de pente renforcée
Difficulté
Moyen
Durée
20 minute(s)
Sommaire
- 1 Pièces et outils
- 2 Étape 1 - Placez la pièce 1 dans la partie fixe du gond bas sur le vantail, vissez par en dessous
- 3 Étape 2 - Vissez la penture (pièce 2) sur le gond bas du vantail
- 4 Étape 3 - Placez l’axe de rotation (pièce 4) sur le support bas (pièce 3) et vissez le
- 5 Étape 4 - Vissez le support bas à la penture avec l’écrou borgne
- 6 Étape 5 - Présentez le vantail avec des cales correspondantes aux jeux
- 7 Étape 6 - Tracez la hauteur des perçages du support bas sur le poteau (ou pilier)
- 8 Étape 7 - Prolongez à l’équerre, puis tracez l’axe de perçage à 60mm du bord du pilier
- 9 Étape 8 - Fixation du support bas, vous avez plusieurs solutions :
- 10 Étape 9 - Après avoir vissé le support bas sur le poteau (ou pilier) placez le vantail dessus
- 11 Étape 10 - Dévissez la tête du gond haut et revissez le dans le bon sens
- 12 Étape 11 - Placez le gond haut pour le tracer, il est important de conserver les 25mm de jeu entre le pilier et le montant
- 13 Étape 12 - Tracez & percez pour le positionnement du gond haut
- 14 Étape 13 - Vissez le gond haut au pilier
- 15 Étape 14 - Positionnez le vantail, et pour finir réglez le pourcentage de pente à l’ouverture
- 16 Commentaires
- Pièces et outils
Pièces et outils
Chevilles + visseries fournies
Chevilles + visseries fournies
Gond régulateur bas
Gond régulateur bas
Crayon
Crayon
Marteau
Un marteau est un outil percuteur, servant par exemple à aplatir un morceau de fer ou à enfoncer un clou.
Clé
Clé
Perforateur + foret adapté
Perforateur + foret adapté
Equerre
Equerre
Gond haut
Gond haut

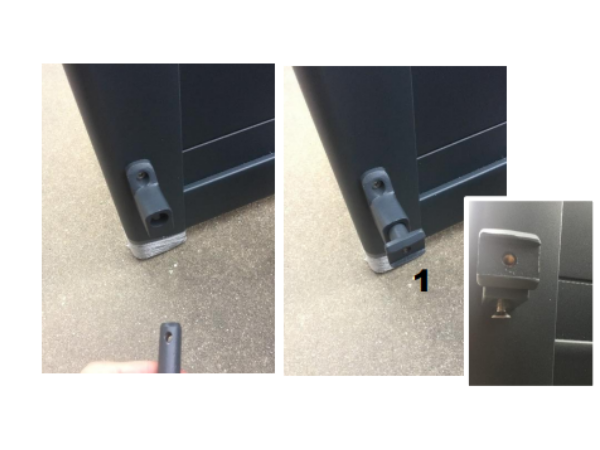

Étape 1 - Placez la pièce 1 dans la partie fixe du gond bas sur le vantail, vissez par en dessous

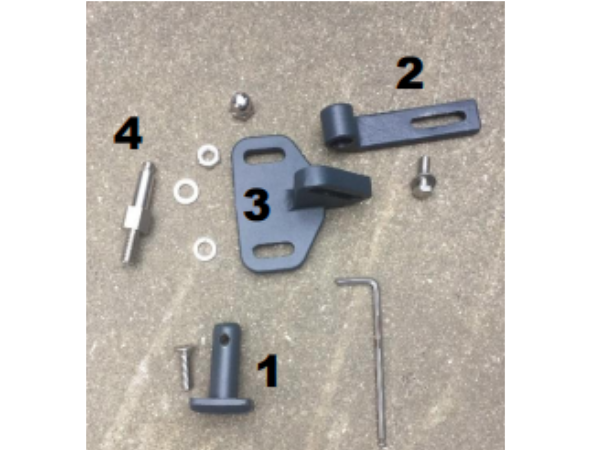

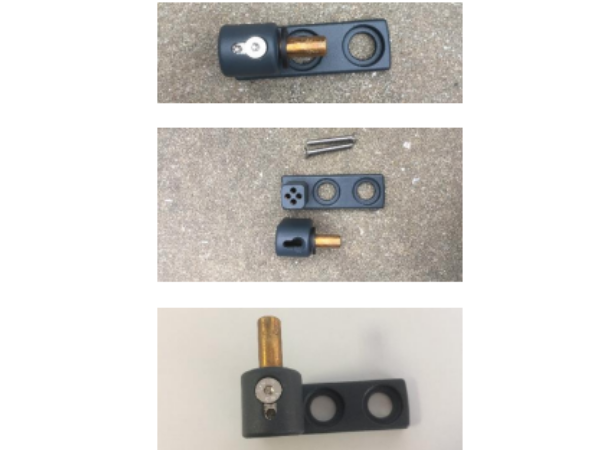

Composition du gond bas

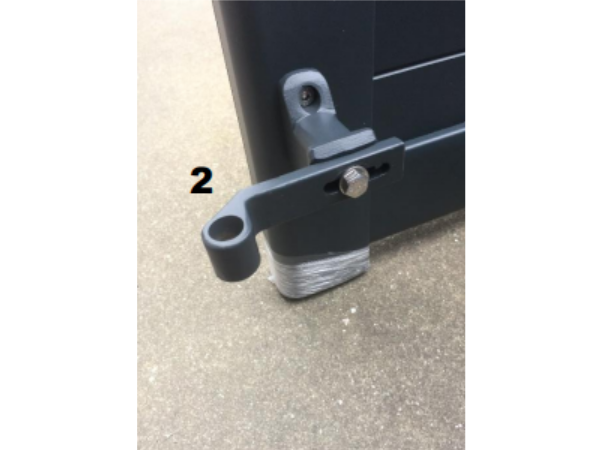

Étape 2 - Vissez la penture (pièce 2) sur le gond bas du vantail
Étape 3 - Placez l’axe de rotation (pièce 4) sur le support bas (pièce 3) et vissez le
Étape 4 - Vissez le support bas à la penture avec l’écrou borgne
Étape 5 - Présentez le vantail avec des cales correspondantes aux jeux
Étape 6 - Tracez la hauteur des perçages du support bas sur le poteau (ou pilier)
Étape 8 - Fixation du support bas, vous avez plusieurs solutions :
- Tarauder (poteau alu)
- Boulonner (vis & écrou) (poteau alu)
- Cheviller (dans un pilier béton)
Dans notre cas, nous avons percés et taraudés

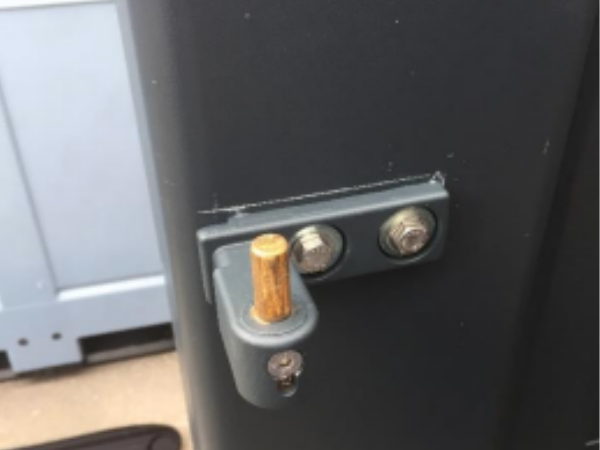

Étape 9 - Après avoir vissé le support bas sur le poteau (ou pilier) placez le vantail dessus
Étape 10 - Dévissez la tête du gond haut et revissez le dans le bon sens

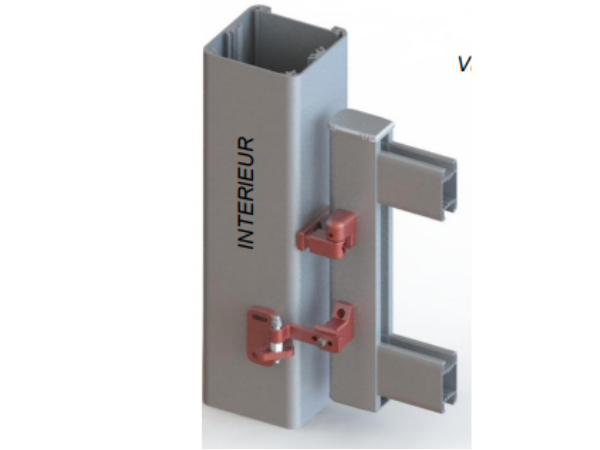

Étape 11 - Placez le gond haut pour le tracer, il est important de conserver les 25mm de jeu entre le pilier et le montant
Étape 12 - Tracez & percez pour le positionnement du gond haut
Information complémentaire

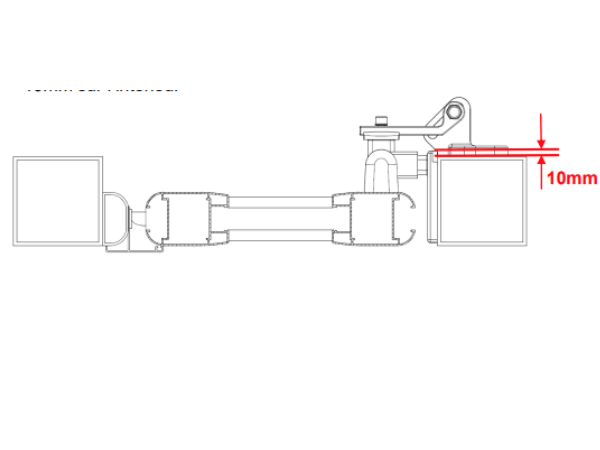

Sur poteau de 100x100 le gond haut dépasse de 10mm sur l’intérieur
Étape 13 - Vissez le gond haut au pilier

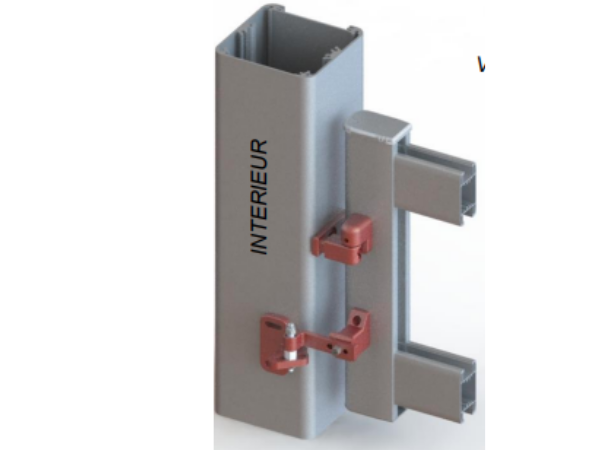

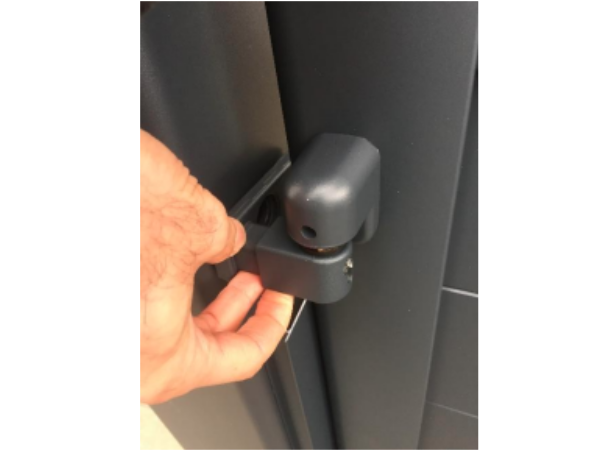

Étape 14 - Positionnez le vantail, et pour finir réglez le pourcentage de pente à l’ouverture
- Réglage du pourcentage de pente Max : Le vantail se relève au maximum Min : Le vantail se relève au minimum

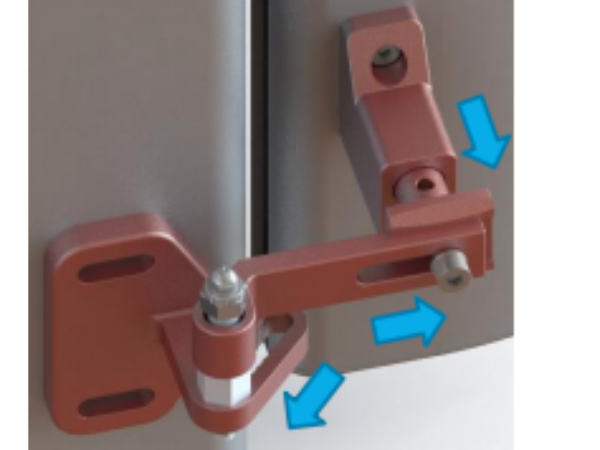

- Exemple : réglage min

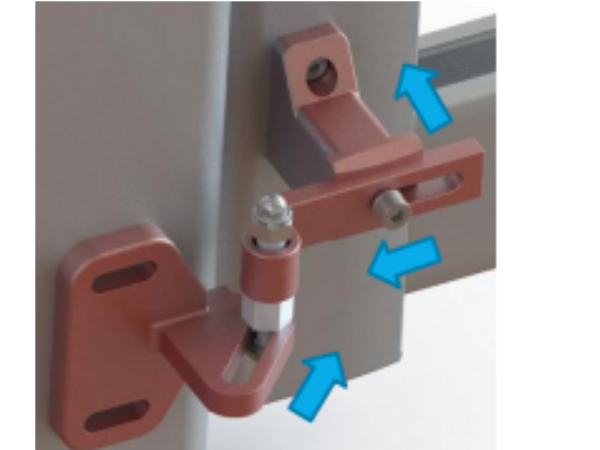

- Exemple : réglage max
